1、概述（LYZBY-6000電力行業新產品“變壓器直阻及有載開關綜合測試儀"測試速度大大提高）
對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。
變壓器繞組的直流電阻測試是變壓器在交接、大修、和改變分接開關后不可少的試驗項目；同時有載分接開關是與變壓器回路連接的運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。
兩個試驗項目的傳統測試方法為分體式測試，即需要配備一臺直阻測試和一臺有載分接開關測試儀。因?yàn)槭莾瑟?dú)立的儀器，每臺儀器均配有專用的測試線，這就需要分開接線和測試，這樣一來導致工作效率大大降低。
我公司研發出變壓器直流電阻及有載分接開關綜合測試儀，我們僅需要一套設備，可以完成兩個項目的測試，并且不需要頻繁的拆接測試線，從而大大提高工作效率，節約用戶成本。
2、主要功能與特點（LYZBY-6000電力行業新產品“變壓器直阻及有載開關綜合測試儀"測試速度大大提高）
2.1 一次接線，可完成直阻測試和有載測試兩個試驗項目。
2.2 直阻測試功能，對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率；測試電源輸出電壓28V，輸出電流20A，滿足絕大多數變壓器的測試需求；針對高電壓等級、大容量主變壓器設計有助磁測試功能，使直阻測試速度大大加快。
2.3 有載測試時，低壓側無需人工短接，儀器自動控制；輸出電流可達2A，適合更小過渡電阻測量。
2.4 電源380V誤接自動保護功能和接地線未接報警功能，保證您的安全使用。
2.5 工業級10.1寸大屏顯示，清新簡約顯示風格設計，全觸控結合一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
3、主要技術指標（LYZBY-6000電力行業新產品“變壓器直阻及有載開關綜合測試儀"測試速度大大提高）
直阻測試 | |||
輸出電流 | 單相 20A、10A、5A、1A、0.2A 三相 10A+10A、5A+5A、1A+1A | ||
測量范圍 | 單相20 A檔 0.5mΩ～ 1 Ω 10 A檔 1.0mΩ～2 Ω5 A檔 10 mΩ～ 4 Ω 1 A檔 0.1 Ω～20Ω0.2A檔 1 Ω～ 100Ω 三相 10A + 10A檔 1 mΩ ～ 0.8 Ω 5 A + 5 A檔 10mΩ ～ 1.5 Ω 1 A + 1 A檔 0.1Ω ～ 8 Ω | ||
準 確 度 | ±(讀數×0.2%+2個字) | ||
有載測試 | |||
輸出電流 | 2A、1A、0.5A | ||
測量范圍 | 過渡電阻 | 2.0A檔 0.1Ω～10Ω 1.0A檔 1.0Ω～20Ω 0.5A檔 5.0Ω～40Ω | |
過渡時間 | 0.1ms～350ms | ||
準 確 度 | 過渡電阻 ±(讀數×5%+5個字) | 過渡時間 ±1ms | |
分 辨 率 | 過渡電阻 0.01Ω | 過渡時間 0.1ms | |
使用條件及外形 | |||
工作電源 | AC220V±10% | 電源頻率 | 50/60Hz |
使用溫度 | -10℃～50℃ | 相對溫度 | ≤90%，不結露 |
主機重量 | 14kg(不含測試線) | 主機尺寸 | 450mm×325mm×240mm |

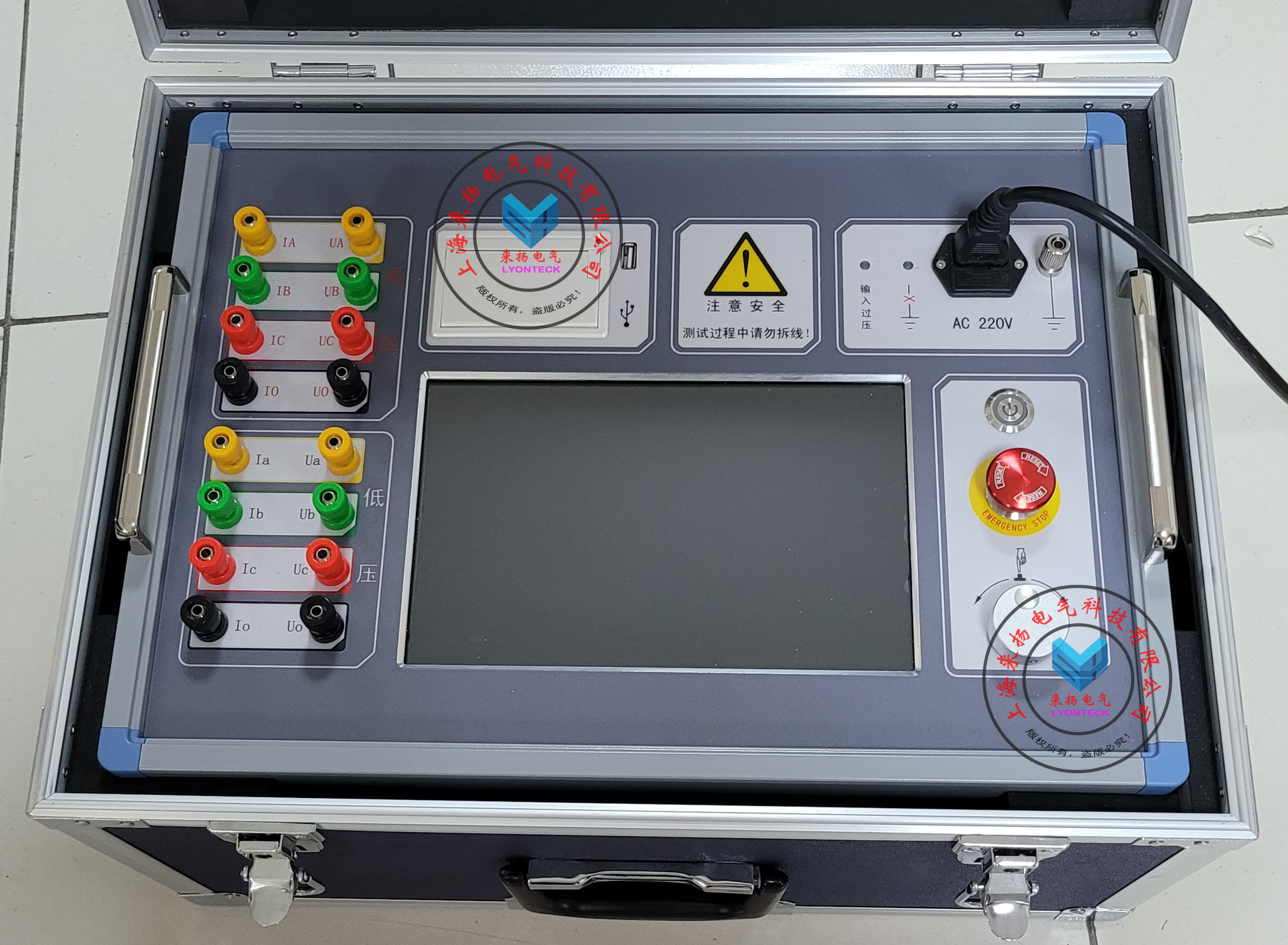

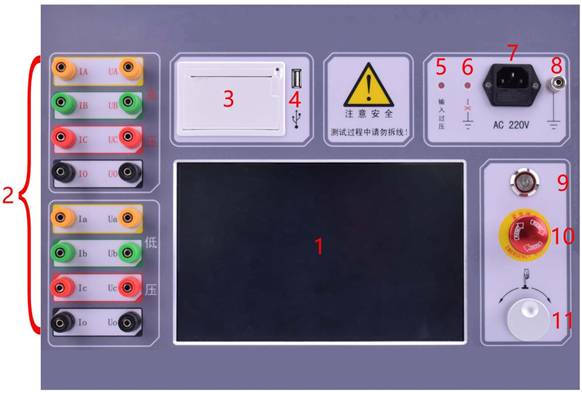

4、面板介紹（LYZBY-6000電力行業新產品“變壓器直阻及有載開關綜合測試儀"測試速度大大提高）
電容觸摸屏。 顯示尺寸10.1寸；分辨率1280×800。 |
直阻和有載測試時使用的接線端子。 高壓接變壓器高壓側；低壓接變壓器低壓側。 |
打印機。 打印測試結果。 |
優盤接口。 外接優盤用，用來存儲測試數據；請使用FAT或FAT32格式的U盤；在存儲過程中，嚴禁撥出優盤。 |
輸入過壓指示。 紅燈亮，表示電源輸入超過儀器允許電源輸入范圍。 |
接地指示。 紅燈亮，表示儀器未有效接地 |
電源插座。 插入儀器配套的三芯電源線，接交流220V市電電源后給儀器供電；保險管座與插座一體，保險管規格為250V/5A，尺寸φ5mm×20mm，應使用相同規格的保險管。 |
接地端子。 儀器必須可靠接地；現場接地點可能有油漆或銹蝕，必須清理干凈。 |
電源開關鍵。 長按2秒儀器開機；長按2秒儀器關機。 |
急停鈕。 在任何測試過程中按下急停時停止測試；按下急停鈕后應復位急停鈕以便下次使用儀器測試功能。 |
配合儀器操作的控制旋鈕。 在有載波形分析屏，可調節光標移動。 |
5、操作使用說明（LYZBY-6000電力行業新產品“變壓器直阻及有載開關綜合測試儀"測試速度大大提高）
5.1 概述
儀器將兩種不同測試功能集中于一體，通過選擇不同功能入口可對每一種測試功能單獨進行參數設置并單獨進行測試，整個操作過程和測試過程簡單方便。
常用圖標按鈕：
| 返回上一屏。 |
 | 返回桌面屏。 |
5.2 打印機使用說明
打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。
打印機自檢：按住按鍵不放，同時給打印機上電，即打印出自檢條。
打印機換紙：扣出旋轉扳手，打開紙倉蓋，把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向?yàn)橛兴幰阂幻?/span>(光滑面)向上；合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

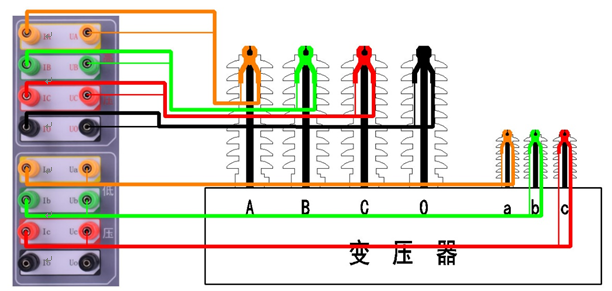

5.3 測試接線
直阻測試和有載測試接線一致，即兩種測試功能可實現一次接線完成四種測試：
5.4 使用操作
對應測試項目的測試線接好以后，長按

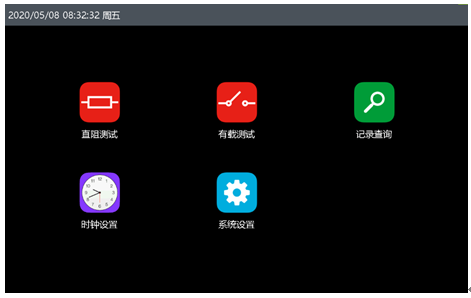

2秒打開電源開關，儀器初始化后進入“主菜單"屏。
此時頂欄顯示儀器運行時間和一些狀態指示圖標，中間顯示儀器型號、廠家信息、功能選項。
點擊相應功能選項，進入所選功能菜單。
5.4.1 直阻測試

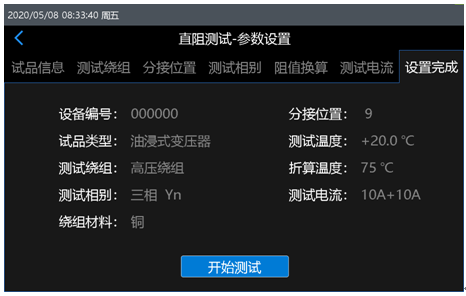

點擊“直阻測試"項后，進入“直阻測試-參數設置"屏。
試品信息 | 設置設備編號和選擇試品類型。 |
測試?yán)@組 | 選擇對應的測試?yán)@組；其中高壓繞組和中壓繞組對應儀器高壓端子，低壓繞組對應儀器低壓端子。 |
分接位置 | 設置當前分接開關的位置。 |
測試相別 | 選擇要測試的相別；可選擇單相測試和三相測試；其中“三相Yn"指三相直阻同時測量，適用帶中性點的繞組，“三相Y/D"指三相直阻分相測量，適用不帶中性點的繞組；當選擇低壓繞組時，可使用助磁法進行直阻測試。 |
阻值換算 | 選擇繞組材料、設置當前測試溫度和折算溫度，測試結果將按此參數對阻值進行溫度折算。 |
測試電流 | 選擇要使用的測試電流。 |
設置完成 | 對所有設置好的參數進行預覽。 |
| 所有參數設置完成后，按“開始測試"按鈕進行測試。 |

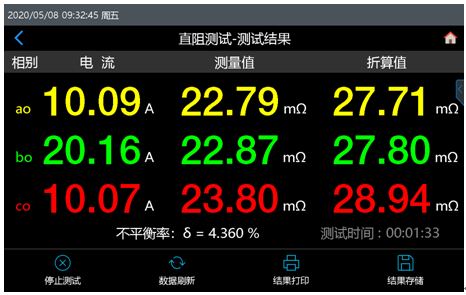

以下介紹“三相Yn"測量界面，其它測量界面操作類似。
相別 | 對應測試?yán)@組的具體相別。 |
電流 | 對應測試相別的實際輸出電流大小。 |
測量值 | 對應測試相別的實際測試直阻值。 |
折算值 | 根據參數設置，將當前測試直阻值折算到固定溫度下對應的直阻值。 |
不平衡率 | 儀器自動計算的三相不平衡率。 |
測試時間 | 測試過程用時統計。 |
| 停止當前測試，返回參數設置屏。 |
| 數據刷新表示當前數據已被鎖定，不再進行刷新，點擊數據刷新可繼續數據測試并刷新。 |
| 將當前的測試結果通過面板打印機進行打印。 |
| 將當前的測試結果保存到儀器本機或保存到優盤。 |
| 點擊屏幕右側按鈕，彈出參數設置屏，可在測試過程中方便查看設置的測試參數及修改當前的分接位參數。 |
5.4.2 有載測試

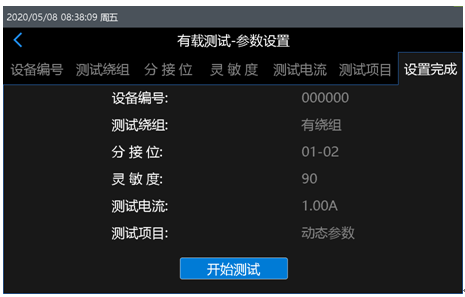

點擊“有載測試"項后，進入“有載測試-參數設置"屏。
設備編號 | 設置試品的編號。 |
測試?yán)@組 | 選擇有繞組或無繞組。 |
分 接 位 | 設置有載分接開關的實際分接位，便于生成測試報告。 |
靈 敏 度 | 設置有載分接開關動作時的觸發靈敏度。 |
測試電流 | 選擇有載分接開關測試時的電流值。 |
測試項目 | 選擇不同的測試方式，分為動態參數和靜態參數；動態參數指測試有載分接開關的過渡波形、過渡電阻、過渡時間等參數，靜態參數指測試有載分接開關的靜態回路電阻。 |
設置完成 | 對所有設置好的參數進行預覽。 |
| 所有參數設置完成后，按“開始測試"按鈕進行測試。 |
注：有載測試時需要對低壓側繞組短接并接地，儀器自動進行了短接處理，如果用戶未接低壓側測試線，則需要用戶自行對低壓側繞組進行短接并接地處理。 | |

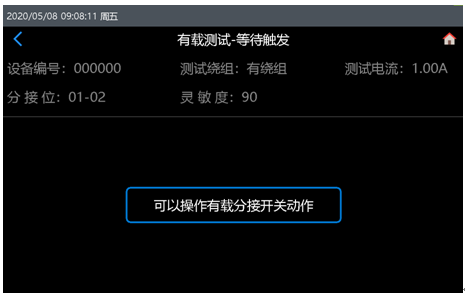

開始測試后，中間三組數據逐漸變化，因?yàn)閮x器對繞組和開關有一個充電過程，所以電阻值會從大到小變化，待三相數值都基本穩定后，點擊“等待觸發"按鈕進入“等待觸發"界面。
此時可手動或電動操作有載分接開關，有載分接開關動作完畢后，儀器自動進入“波形預覽"界面。
波形從上到下三個區域分別顯示的是A、B、C三相的動作波形，在每條波形曲線下面有一條水平直線是零電流線，當切換過程中有斷點時，曲線將與零電流線重合。儀器自動計算出三相波形的過渡電阻和過渡時間，此部分僅供參考，對于自動測量有異議時可使用“波形分析"手動分析波形數據。對于M型和T型開關，其切換開關總是在單雙之間作往返動作，所以測一次單到雙（如1→2），再測一次雙到單（如2→3）即可。對于V型開關，它是復合式的，其動觸頭與每一分接位的靜觸頭的切換都不重復，上行和下行也有區別，狀態也就略有差異，因此要從1分接位開始連續測完所有分接位（1→n），再反向測完所有分接位（n→1）。
點擊“波形分析"進入“波形分析"界面。
| 點擊圖標，高亮后表示當前選擇的標尺可被拖動，如t2高亮顯示，此時可手動拖動 |
| 點擊后可更改每相波形的過渡電阻、過渡時間。 |
| 當前選擇標尺對應的每相波形瞬時電阻值。 |
|
|
左、右滑動波形顯示區可將波形左、右移動；在波形分析過程中，任何時候按下面板的控制旋鈕，波形恢復到初始顯示狀態。
過渡電阻分析：以A相為例，調整兩標尺，使之位于波形中電流通過限流電阻的那一段（通常為低點位置的平滑處），這時
顯示的電阻值即為兩標尺之間的平均電阻值，此時可將A相波形的過渡電阻值更改。
過渡時間分析：以A相為例，調節兩標尺的位置，將t1標尺移至A相波形的起點（即波形開始下降的點），t2標尺移至A相波形的終點（即波形向上升起的拐點），此時
數值即為A相波形的過渡時間，此時可將A相波形的過渡時間更改。
5.4.3 記錄查詢

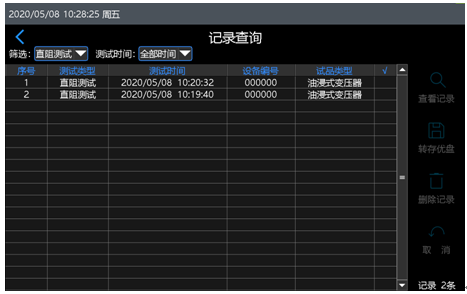

點擊“記錄查詢"項后，進入“記錄查詢"屏。
可查詢各測試類型的存儲數據，并可通過“測試時間"對指定時間段的數據進行篩選。選擇存儲的數據條目后，可查看詳細的存儲記錄。長按數據存儲條目，可進行多條選擇操作和刪除操作。
5.4.4 時鐘設置

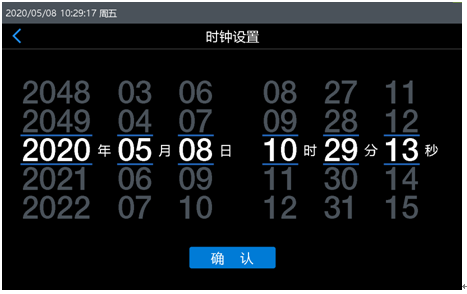

點擊“時鐘設置"項后，進入“時鐘設置"屏。

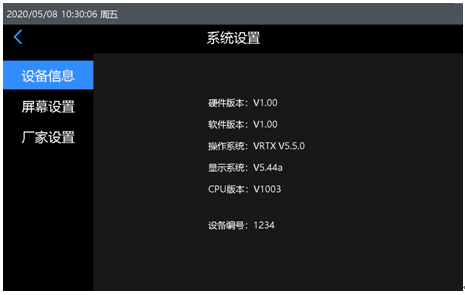

5.4.5 系統設置
點擊“系統設置"項后，進入“系統設置"屏。
在此界面下可以查看儀器信息、設置屏幕亮度。
